第2C部分：使用VPU加速

与第2B部分一样，第2C部分使用定点算术实现了FIR滤波器。

在第2B部分中，我们调用了int32_dot()来计算内积。虽然int32_dot()比我们在C中编写的编译器生成的内积要快得多，但int32_dot()仍然只使用了xcore设备的标量算术单元。

第2C部分将int32_dot()替换为对vect_s32_dot()的调用，这是来自lib_xcore_math的库函数之一，它使用VPU来进行计算。

我们将看到使用VPU可以显著提高速度。

来自lib_xcore_math​

本阶段使用了lib_xcore_math中的以下操作：

实现​

在本部分中，filter_task()、rx_frame()和tx_frame()与第2A部分和第2B部分中的相同。

src/part2C/part2C.c
// 将滤波器应用于产生单个输出样本
q1_31 filter_sample(
    const q1_31 sample_history[TAP_COUNT])
{
  // 与滤波器系数关联的指数
  const exponent_t coef_exp = -28;
  // 与输入信号关联的指数
  const exponent_t input_exp = -31;
  // 与输出信号关联的指数
  const exponent_t output_exp = input_exp;
  // 与累加器关联的指数
  const exponent_t acc_exp = input_exp + coef_exp + 30;
  // 为了实现正确的输出指数，对滤波器的累加器应用算术右移位
  const right_shift_t acc_shr = output_exp - acc_exp;

  // 使用lib_xcore_math中的优化函数计算样本历史和滤波器系数之间的64位内积
  int64_t acc = vect_s32_dot(&sample_history[0],
                             &filter_coef[0],
                             TAP_COUNT,
                             0,
                             0);

  // 应用右移位操作，将位深度降至32位
  return ashr64(acc,
                acc_shr);
}

vect_s32_dot()与int32_dot()有一个重要的区别，我们需要考虑到这一点。

C_API
int64_t vect_s32_dot(
const int32_t b[],
const int32_t c[],
const unsigned length,
const right_shift_t b_shr,
const right_shift_t c_shr);

int32_dot()的输出是两个int32_t向量的直接内积，而vect_s32_dot()在硬件上有一些额外的操作，一些是由硬件强制要求的，一些是为了块浮点运算而需要的。

a←∑k=0length−1(b[k]2b_shr⋅c[k]2c_shr⋅2−30)a \gets \sum_{k=0}^{\mathtt{length}-1}{\left( \frac{\mathtt{b}[k]}{2^{\mathtt{b\_shr}}} \cdot \frac{\mathtt{c}[k]}{2^{\mathtt{c\_shr}}} \cdot 2^{-30} \right)}
提示

在lib_xcore_math文档中，操作的_输出_通常用变量aa表示，而bb和cc通常用于操作的输入。上面的aa应该被视为返回值。一些库函数（例如vect_s32_mul()）输出向量，因此必须通过参数输出，而不是返回。在这些情况下，aa仍然被认为是输出。

XS3 VPU始终对32位乘积的结果应用30位右移，引入了2−302^{-30}因子。b_shr和c_shr参数是有符号的算术右移，应用于b[]和c[]的各个元素之前进行乘法。

为了理解为什么需要这样做，考虑以下假设情况：

int32_t b[] = {20};
int32_t c[] = {15};
right_shift_t b_shr = 0;
right_shift_t c_shr = 0;
int64_t a = vect_s32_dot(b, c, 1, b_shr, c_shr);

a将是多少？

a=∑k=0length−1(b[k]2b_shr⋅c[k]2c_shr⋅2−30)=b[0]20⋅c[0]20⋅2−30=20⋅15⋅2−30=300≫30=0\begin{aligned} a &= \sum_{k=0}^{\mathtt{length}-1}{\left( \frac{\mathtt{b}[k]}{2^{\mathtt{b\_shr}}} \cdot \frac{\mathtt{c}[k]}{2^{\mathtt{c\_shr}}} \cdot 2^{-30} \right)} \\ &= \frac{\mathtt{b}[0]}{2^{0}} \cdot \frac{\mathtt{c}[0]}{2^{0}} \cdot 2^{-30} \\ &= 20 \cdot 15 \cdot 2^{-30} \\ &= 300 \gg 30 \\ &= 0 \end{aligned}

如果我们期望a得到300，那结果就不太好了。现在考虑：

int32_t b[] = {20};
int32_t c[] = {15};
right_shift_t b_shr = -14;
right_shift_t c_shr = -16;
int64_t a = vect_s32_dot(b, c, 1, b_shr, c_shr);

现在a将是多少？

a=∑k=0length−1(b[k]2b_shr⋅c[k]2c_shr⋅2−30)=b[0]2−14⋅c[0]2−16⋅2−30=(20⋅214)⋅(15⋅216)⋅2−30=327680⋅983040⋅2−30=322122547200≫30=300\begin{aligned} a &= \sum_{k=0}^{\mathtt{length}-1}{\left( \frac{\mathtt{b}[k]}{2^{\mathtt{b\_shr}}} \cdot \frac{\mathtt{c}[k]}{2^{\mathtt{c\_shr}}} \cdot 2^{-30} \right)} \\ &= \frac{\mathtt{b}[0]}{2^{-14}} \cdot \frac{\mathtt{c}[0]}{2^{-16}} \cdot 2^{-30} \\ &= (20 \cdot 2^{14}) \cdot (15 \cdot 2^{16}) \cdot 2^{-30} \\ &= 327680 \cdot 983040 \cdot 2^{-30} \\ &= 322122547200 \gg 30 \\ &= 300 \end{aligned}

这次我们使用b_shr和c_shr来抵消30位右移。b_shr和c_shr选择的特定值并不重要。要求是b_shr + c_shr == -30，并且当b_shr或c_shr为负时，不超过b[]或c[]的头空间。

回到我们的滤波器，让我们考虑如何修正我们的算术以适应30位右移。

在第2A部分中，我们发现当我们计算输入样本和滤波器系数的直接乘积时，累加器的指数只是输入指数和系数指数的总和。但现在，我们不再计算累加器为

P=∑n=0N−1x[k−n]⋅b[n]\mathtt{P} = \sum_{n=0}^{N-1} {\mathtt{x}[k-n] \cdot \mathtt{b}[n]}

我们必须将其计算为（在我们对vect_s32_dot()的调用中，b_shr = c_shr = 0）

Q=∑n=0N−1(x[k−n]⋅b[n]⋅2−30)=2−30 ∑n=0N−1x[k−n]⋅b[n]=2−30⋅P\begin{aligned} \mathtt{Q} &= \sum_{n=0}^{N-1} \left( \mathtt{x}[k-n] \cdot \mathtt{b}[n] \cdot 2^{-30} \right) \\ &= 2^{-30}\,\sum_{n=0}^{N-1} \mathtt{x}[k-n] \cdot \mathtt{b}[n] \\ &= 2^{-30}\cdot \mathtt{P} \end{aligned}

其中Q\mathtt{Q}是第2C部分的新累加器变量。

让我们弄清楚我们必须做什么才能获得正确的结果。从我们（简化后的）滤波器方程开始（参见第2A部分）：

y[k]⋅2y^=2x^+b^∑n=0N−1x[k−n]⋅b[n]=2x^+b^(230⋅2−30)∑n=0N−1x[k−n]⋅b[n]=2x^+b^+30⋅(2−30∑n=0N−1x[k−n]⋅b[n])=2x^+b^+30⋅Q\begin{aligned} \mathtt{y}[k] \cdot 2^{\hat{y}} &= 2^{\hat{x}+\hat{b}} \sum_{n=0}^{N-1} {\mathtt{x}[k-n] \cdot \mathtt{b}[n]} \\ &= 2^{\hat{x}+\hat{b}} \left(2^{30}\cdot 2^{-30}\right) \sum_{n=0}^{N-1} {\mathtt{x}[k-n] \cdot \mathtt{b}[n]} \\ &= 2^{\hat{x}+\hat{b}+30} \cdot \left (2^{-30} \sum_{n=0}^{N-1} {\mathtt{x}[k-n] \cdot \mathtt{b}[n]} \right) \\ &= 2^{\hat{x}+\hat{b}+30} \cdot \mathtt{Q} \\ \end{aligned}

这告诉我们我们的累加器指数acc_exp =Q^=x^+b^+30=P^+30=\hat{Q} = \hat{x}+\hat{b}+30 = \hat{P}+30。 了解了这一点，我们可以像在第2A部分一样计算输出右移量——我们_想要_的输出指数减去我们_已有_的指数：

const exponent_t acc_exp = input_exp + coef_exp + 30;
const right_shift_t acc_shr = output_exp - acc_exp;

有关vect_s32_dot()的完整详细信息，请参阅lib_xcore_math的文档。

结果（Results）​

vect_s32_dot() 函数的内部循环实现有11条指令。而 int32_dot() 函数的内部循环只有4条指令，那么为什么 vect_s32_dot() 的速度要快得多呢？

XS3 VPU 的向量寄存器每个都有8个字长。vect_s32_dot() 使用的 VLMACCR 指令从内存中加载一个向量（8个元素），并同时执行8个乘法（和加法）操作。

因此，虽然在 int32_dot() 中，我们对循环的每次迭代执行一次乘法和加法，但在 vect_s32_dot() 中，我们执行了8次。因此，从简单的角度来看，我们应该期望加速比约为

8 个元素11 条指令⋅(1 个元素4 条指令)−1=3211≈2.91 \frac{8\text{ 个元素}}{11\text{ 条指令}} \cdot \left(\frac{1 \text{ 个元素}}{4\text{ 条指令}}\right)^{-1} = \frac{32}{11}\approx 2.91

实际上，由于其他开销的存在，我们在这里看到的加速比约为 2.42.4（计算输出样本）。

时间统计​

时间类型测量时间
每个滤波器系数13.94 ns
每个输出样本14274.91 ns
每帧3720900.00 ns

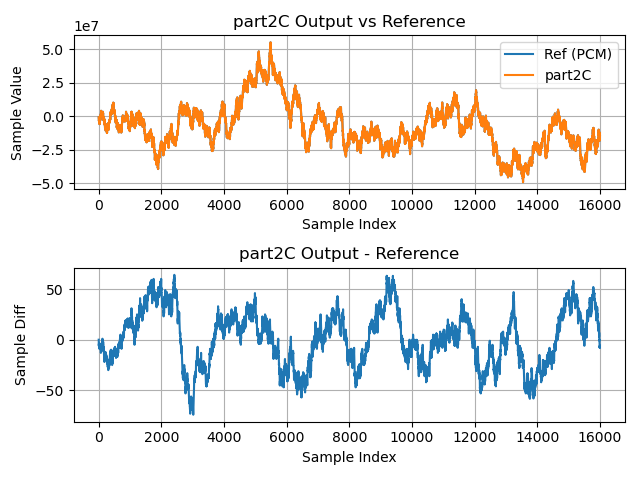

输出波形图​

Part 2C 输出
